Půdorysy

Tato podzáložka se zobrazí pouze v případě, že má daný typ objektu povolenou funkci půdorysy.

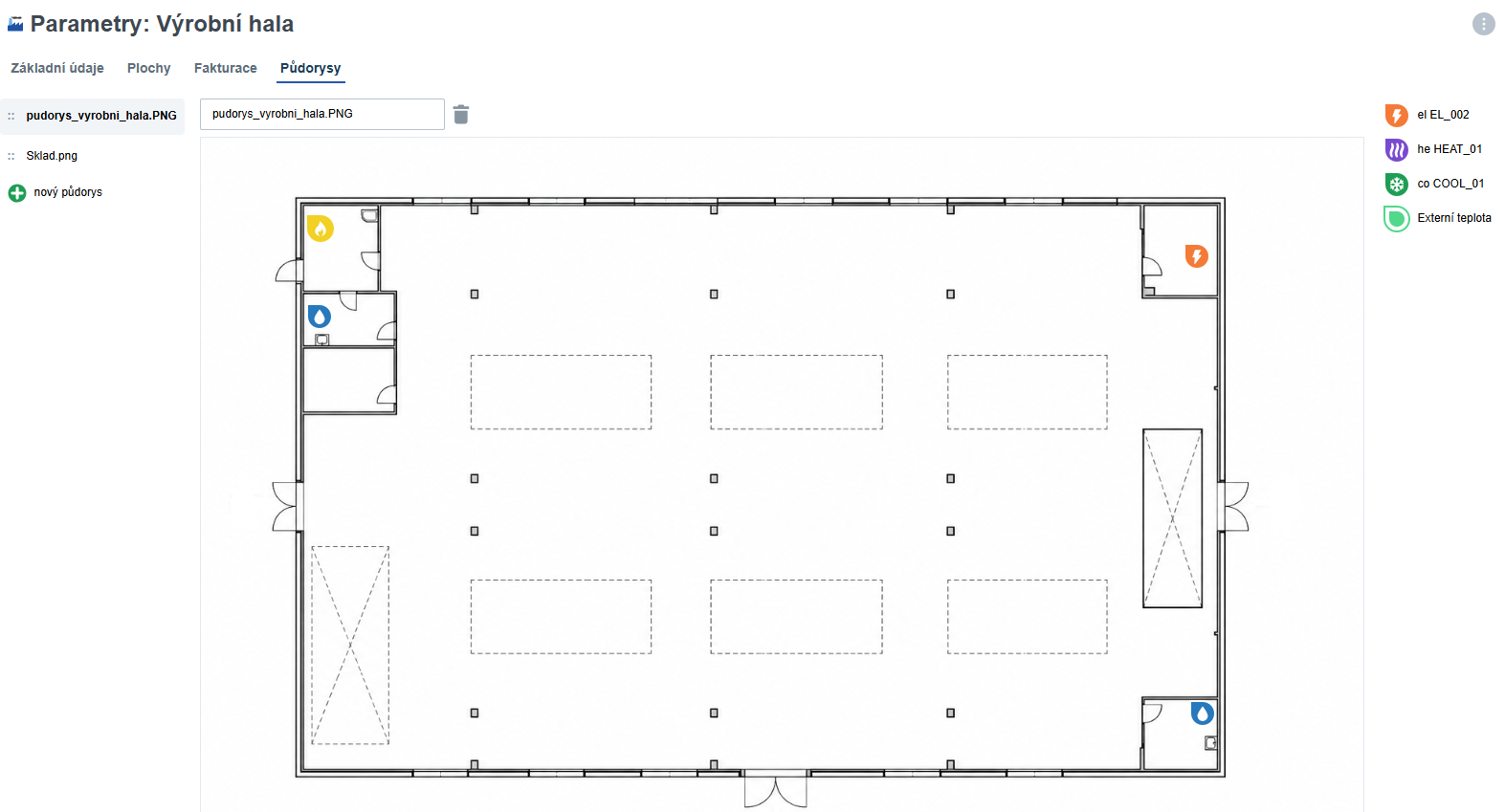

Nahrání a správa půdorysů

Pro přidání prvního půdorysu přetáhněte obrázek do vyznačené oblasti nebo použijte tlačítko pro výběr souboru. Další lze přidávat pomocí tlačítka + nový půdorys. Nahrané půdorysy se automaticky uloží a je možné je kdykoliv přejmenovat nebo odstranit.

Pokud je nahráno více půdorysů, jejich názvy se zobrazují nad tlačítkem + nový půdorys. Kliknutím na název se zobrazí vybraný půdorys včetně přiřazených měřidel nebo datových řad. Jejich pořadí lze měnit přetažením pomocí ikony čtyř teček vlevo od názvu.

Práce s měřidly

Na půdorys lze umisťovat měřidla, která jsou zobrazena v pravé části. Měřidlo přidáte tak, že ho přetáhnete myší na požadované místo v půdorysu. Stejným způsobem ho můžete z půdorysu odebrat přetažením zpět do seznamu měřidel.

Názvy měřidel jsou zobrazeny v seznamu. V půdorysu je lze zobrazit najetím myší na jejich ikonu.
